適用于進行鐵素體鋼(尤其是各種管線鋼)的落錘撕裂試驗(即 DWTT )。

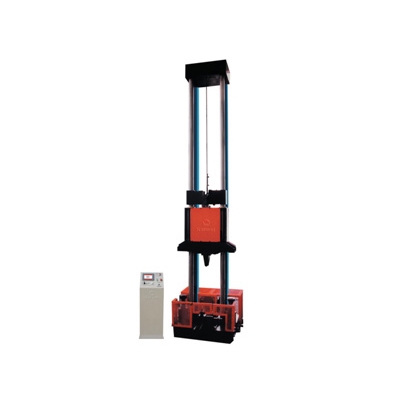

該機由框架部分、送料部分、提升部分、錘體部分、砧座部分、安全防護系統、控制系統組成。該機可通過調整配重鉈數量和調整錘頭提升高度的方法調整沖擊能量,能量范圍無級可調。提升速度從零到滿速度無級可調。
可根據用戶需要配做不同規格的錘頭及砧座進行其他類型的沖擊試驗??筛鶕煌脑囼炐枨笈渲媚芰繙y試系統。
落錘式?jīng)_擊試驗機榮獲 “國家重點新產品”獎,該機還獲得多項國家發明專利:試驗缺口壓制器(ZL 200710113804.2),自動鎖緊式吊鉤裝置(ZL 200710113803.8),落錘式?jīng)_擊試驗機送料機構(ZL 200710113802.3)。
滿足GB/T8363-2007《鐵素體鋼落錘撕裂試驗方法》
滿足API RP 5L3:1996《管線管落錘撕裂試驗推薦作法》
滿足ASTM E 436:2003《鐵素體鋼落錘撕裂試驗方法》
主要技術指標:
規格/ 參數/ 項目 |
JL-30000 |
JL-30000C |
|
沖擊能量范圍 |
7000J~30000J |
12000J ~ 30000J |
|
提升高度范圍 |
0-2.8m |
0~2.5m |
|
有效使用高度范圍 |
1.2-2.8m |
1.2~2.5m |
|
錘體基本質量 |
590kg |
1000kg |
|
配重砣質量 |
30kg/件 |
30kg/件 |
|
配重砣數量 |
17件 |
10件 |
|
錘體總重量 |
1100kg |
1300kg |
|
錘頭曲率半徑 |
R25±0.1mm |
|
|
砧座支滾曲率半徑 |
R15.5±0.1mm |
|
|
錘頭及支滾硬度 |
>HRC58 |
|
|
錘體提升速度 |
0~3m/min無級可調 |
|
|
提升高度指示誤差 |
± 0.3% |
|
|
試樣對中精度 |
±1mm |
|
|
砧座支滾跨距 |
254mm |
|
|
沖擊速度范圍 |
5 m/s~8m/s |
|
|
緩沖器數量 |
2 |
4 |
|
緩沖器總能量 |
30000J |
30000J |
|
主機高度 |
5700mm |
5700mm |
|
主機重量 |
約5600kg |
約11500kg |
|
主機占地面積(包括整機所有部件及主機距其他設備或建筑物的距離) |
4.5m × 4.5m |
6m × 6m |
